Правильный обдув фронтального интеркулера

[MSTiFK8R]

Проиллюстрирую насчет продувки

впрямую в аккуратном вырезе в бампере открыто 5 перемычек из 13ти (помечены зеленым)

"фиолетовые" от прямой продувки прикрыты бампером
"синие" его нижней кромкой

по моим чертежам передний бампер переделали, наклонив нижнюю кромку под углом к фронталу ( выигрыш +2 перемычки ) и сделав направляющую на оставшиеся ( выигрыш +6 перемычек )

Идея подсмотрена на NASCAR-овских тачках, где узенькие щелки, а за ними огромные радиаторы на все что можно, и все работает прекрасно

такая конструкция по идее должна работать ничуть не хуже, а то и лучше "прямой" продувки, когда весь радиатор открыт прямым потокам воздуха

получается воздушная "ловушка" - за счет разницы в давлениях воздух, не имея вариантов, засасывается через кулер, проходя через все возможные соты с легкостью, в отличие от эффекта "возудшного столпотворения" перед прямо обдувающимся фронтом

ни молекулы воздуха "врагу" ! всё в дело! Панда Моторспортс фор зе вин!

иллюстрации

Nissan GTR-35



[Сеня Тверской]

Миш, делитель просится. и не один.
как сам думаешь?



[MSTiFK8R]

Сеня, там воздух сам разберется уже

здесь не буду делать делители, неэстетично



[Scor66]

Миш, а направляйку свою модную уже пристроил?
Если нет - я купил бы - у меня такой же кулер как у тебя был...



[MSTiFK8R]

Миш, а направляйку свою модную уже пристроил?
Если нет - я купил бы - у меня такой же кулер как у тебя был...

Поздравляю! Юбилейный 10й вопрос

направляху снял сразу же и кинул в разъяренную толпу страждущих ))

как и воздухозаборник и сам кулер от GRB

пардоньте



[Scor66]

Значит все надежда на Сеню...



[Сеня Тверской]

Значит все надежда на Сеню...

завтра увидишь... весь конструктор...



[Xurma]

что за фронтал?



[MSTiFK8R]

что за фронтал?

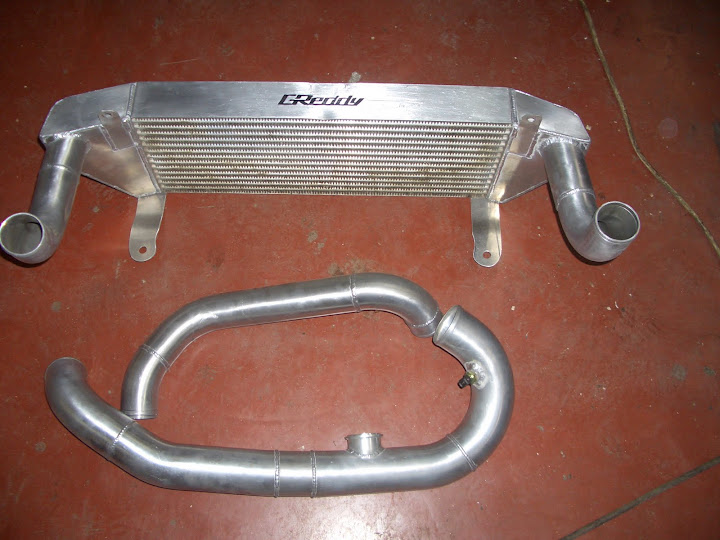

ядро Greddy V-SPL, остальное все кастом

ЗЫ - на фото ВЕСЬ пайпинг



[Scor66]

на фото ВЕСЬ пайпинг

Коллектор развернули?
Климу все таки удалось сделать короткий пайпинг через верх?



[MSTiFK8R]

Коллектор развернули?
Климу все таки удалось сделать короткий пайпинг через верх?

не стали разворачивать коллектор

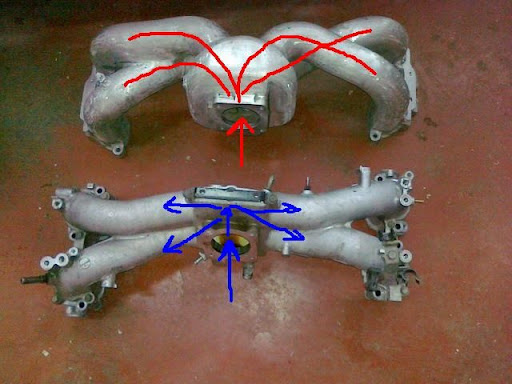

он от атмо-Легася, огромный и жирный , сравните со стандартным

можно было бы развернуть, но выиграв 15 см в длине трубы, существенно потеряли бы в производительности и реакции на дроссель, т.к. пришлось бы делать слишком резкий загиб


ЗЫ - Кто такой Клим понятия не имею



[Scor66]

Ага понял.
Клим - один из идеологов твоего конфига - он мне полгода назад рассказывал, как сделать такой обдув фронта и как сделать короткий пайпинг по верху. Не знаю, какое точно он имеет отношение к тюнинг фектори, но вроде он один из главных там. Климушкин Алексей.



[MSTiFK8R]

Ага понял.
Клим - один из идеологов твоего конфига - он мне полгода назад рассказывал, как сделать такой обдув фронта и как сделать короткий пайпинг по верху. Не знаю, какое точно он имеет отношение к тюнинг фектори, но вроде он один из главных там. Климушкин Алексей.

прикольно узнать, что у моей тачки есть идеолог конфига, кроме меня самого )))

Алексея может и видел, но не идентифицировал



[Scor66]

Ну всякое бывает. Я не знаю кому и когда первому пришла какая мысль в голову, но минимум полгода, а то и год назад Клим мне рисовал, как пайпинг от турбины можно пропустить не через крыло, а как сделано у тебя и собирался все это обмерить.
И чуть позже описывал заморочку с обдувом фронта через маленькую дырочку и мы с ним думали будет ли он обдуваться весь таким образом. Он собирался провести эксперимент с замерами температуры на легасе.
А потом почти через год в его конторе тебе делают точно такой конфиг. Вот и подумал, что это он тебе предложил.



[MSTiFK8R]

пайпинг кстати сократили с 3-15 до 1-75 = равносильно 6.5 литра "лишнего" воздуха



[MSTiFK8R]

сегодня переделывал орошение на фронтальник, сфотал как именно сделана "вытяжка"

может кому интересно



[Oleg B]

Уплотнения между диффузором и кулером будут?



[MSTiFK8R]

конечно
